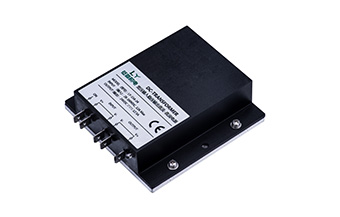

: 国产替代DCDC LY-154-24 金风国电运达等适用
典型参数

典型开关频率：70kHz

输入电压范围：28VDC~160VDC

最大输出功率：300W

最高效率：95.5%

工作温度范围：-40℃~85℃

存储温度范围：-55℃~125℃

经过严苛的系列测试，三年以上的风场连续运行测试验证。该国产电源具有更宽的工作电压，更高的工作效率，更优的散热效率，更好的动态性能。可无缝替换原进口型的TYPE154-24型DC-DC电源.
详询：021-38613585或发邮件至zcc@lymetech.com, lht@lymetech.com

1 产品特点

产品特点：

序号

特点

1

宽输入电压调制比: 1:5.7

2

效率最高可超过95.5%

3

出色的动态性能，非常低的输入纹波和噪声

4

采用打嗝模式进行过流，短路保护

5

较高的功率密度

6

可恢复的输入防反接保护

7

满足EN55022A 类电磁兼容指标，获得CE认证

8

满载功率输出没有降额

9

热关断保护

10

LED 电源状态指示

2 电气参数

参数

条件

最小

典型

最大

单位

输入参数

输入电压范围

/

28

48

160

Vdc

最大输入电流

/

/

/

13

A

空载输入电流

Vin=Vinnom^[1]标称输入电压
Vin=2Vinnom^[1]2倍标称输入电压

/

30

20

/

mA

关断输入电流

Vin=Vinnom

/

25

/

mA

冲击电流

/

/

TBD

/

A²s

输入折射电流纹波

Vin=Vinnom,Io=Ionom

/

350

/

mApp

输出参数

输出电压额定值

Vin=Vinnom,Io=Ionom

23.52

24

24.48

Vdc

输出电压调整率

输入调整率

Vin=Vinmin~Vinmax,Io=Ionom

/

/

0.2

%

负载调整率

Vin=Vinnom,Io=0.1Ionom~0.9Ionom

/

0.6

/

%

输出电压纹波和噪声(5MHz~20MHzBandwidth)

Peak-peak

Fullload,10uFALCAPand0.1uMLCC

/

100

200

mV

RMS

/

40

80

mV

输出电流

/

0

/

12.5

A

动态性能

输出电压对电流变化的瞬态响应

Vin=Vinnom标称输入电压

输出电流正向变化

6.25A~9.327,0.5A/us

/

240

mV

反向输出电流变化

6.25A~9.327,0.5A/us

/

240

mV

整定时间

6.25A~9.327,0.5A/us

/

200

/

us

输出电流正向变化

0.2A~4.2A,0.5A/us

/

480

mV

反向输出电流变化

0.2A~4.2A,0.5A/us

/

480

mV

整定时间

0.2A~4.2A,0.5A/us

/

200

/

us

输出电流正向变化

1.25A~11.25,0.5A/us

/

480

mV

反向输出电流变化

1.25A~11.25,0.5A/us

/

480

mV

整定时间

1.25A~11.25,0.5A/us

/

1000

/

us

开通瞬态

输出电压开通过冲

/

/

/

5

%

启动时间，on/off控制信号

/

/

300

400

ms

启动时间，输入建立后

/

/

300

400

ms

输出电压上升时间

输出电压从0上升到稳压精度范围内的时间

1

/

50

ms

最大容性负载

/

/

/

1500

μF

效率

半载

Vin=Vinn8om

95

95.5

/

%

满载

Vin=Vinnom

93.5

94

/

%

半载

Vin=2Vinnom

93

93.5

/

%

满载

Vin=2Vinnom

92.5

93

/

%

特征值

开关频率

/

/

70

/

kHz

开关逻辑控制 (参考输入负)

低逻辑

/

/

/

/

V

高逻辑

/

TBD

/

TBD

V

开关电流

/

/

/

TBD

mA

通用参数

绝缘电压

Input to case

2800

Vdc

绝缘阻抗

100

MΩ

平均无故障时间

/

/

TBD

/

Mhours

重量

/

/

400

/

grams

3 输入输出保护特性

输入输出保护特性

项目

单位

最小值

典型值

最大值

备注

输入欠压保护点

Vdc

21.5

22

22.5

Io=Ionom，可自动恢复

输入欠压恢复点

Vdc

23.5

24

24.5

输入过压保护点

Vdc

168

170

172

Io=Ionom，可自动恢复

输入过压恢复点

Vdc

163

165

167

输出过压保护点

Vdc

25

/

28

可自动恢复

输出过流/短路保护

%

110

＜120

打嗝模式；打嗝周期800±400ms

过温保护

℃

90

95

100

当机壳温度达到95℃以上时，电源才能发生过温保护关闭输出，可自动恢复

4电源状态指示灯

指示标识

颜色

指示灯状态

备注

电源状态指示灯

蓝色

蓝灯常亮

输入、输出都正常

熄灭

没有输出

5电磁兼容要求

电磁兼容/EMC:

项目

指标要求

参考标准

传导发射(CE)

CLASSA

EN55022

辐射发射(RE)

CLASSA

EN55022

ESD

接触6KV，空气放电8KV

EN61000-4-2，GB/T17626.2

Surge

差模：±2kV；共模：±4kV；

EN61000-4-5

EFT

±2kV

EN61000-4-4

RS

80-1000MHZ，10V/m

EN61000-4-3

CS

0.15-80MHZ，10V/m

EN61000-4-6

6 环境适应性要求

环境适应性要求/Environmental Requirements:

项目

单位

最小值

典型值

最大值

备注

工作温度

℃

-40

25

85

机壳温度

储存温度

℃

-55

25

125

电源不工作

相对湿度

%

10

/

95

无凝露，电源模块能正常工作

振动
Vibration

正弦扫频：频率范围10~150Hz；加速度2.0g；扫频速率：1oct/min；最大位移0.15mm；每个方向试验时间4h。

参考GB/T2423.10-2008

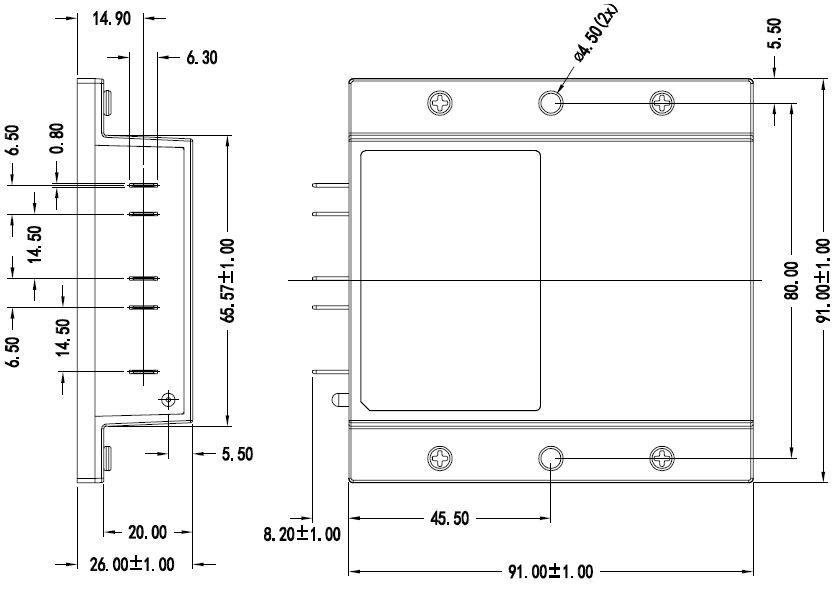

7 机械图纸

8针脚说明

针脚号

功能

电气描述

1

On/Off

接输入正极电源工作

悬空电源关闭

2

输入正

输入正

3

输入负

输入负

4

输出负

输出负

5

输出正

输出正

注:请使用FDD 1.25-250或FDD 2-250型全绝缘护套插簧进行接线。

产品特点：
序号	特点
1	宽输入电压调制比: 1:5.7
2	效率最高可超过95.5%
3	出色的动态性能，非常低的输入纹波和噪声
4	采用打嗝模式进行过流，短路保护
5	较高的功率密度
6	可恢复的输入防反接保护
7	满足EN55022A 类电磁兼容指标，获得CE认证
8	满载功率输出没有降额
9	热关断保护
10	LED 电源状态指示

参数	条件	最小	典型	最大	单位
输入参数
输入电压范围	/	28	48	160	Vdc
最大输入电流	/	/	/	13	A
空载输入电流	Vin=Vinnom^[1]标称输入电压 Vin=2Vinnom^[1]2倍标称输入电压	/	30 20	/	mA
关断输入电流	Vin=Vinnom	/	25	/	mA
冲击电流	/	/	TBD	/	A²s
输入折射电流纹波	Vin=Vinnom,Io=Ionom	/	350	/	mApp
输出参数
输出电压额定值	Vin=Vinnom,Io=Ionom	23.52	24	24.48	Vdc
输出电压调整率
输入调整率	Vin=Vinmin~Vinmax,Io=Ionom	/	/	0.2	%
负载调整率	Vin=Vinnom,Io=0.1Ionom~0.9Ionom	/	0.6	/	%
输出电压纹波和噪声(5MHz~20MHzBandwidth)
Peak-peak	Fullload,10uFALCAPand0.1uMLCC	/	100	200	mV
RMS	Fullload,10uFALCAPand0.1uMLCC	/	40	80	mV
输出电流	/	0	/	12.5	A
动态性能
输出电压对电流变化的瞬态响应	Vin=Vinnom标称输入电压
输出电流正向变化	6.25A~9.327,0.5A/us	/	240		mV
反向输出电流变化	6.25A~9.327,0.5A/us	/	240		mV
整定时间	6.25A~9.327,0.5A/us	/	200	/	us
输出电流正向变化	0.2A~4.2A,0.5A/us	/	480		mV
反向输出电流变化	0.2A~4.2A,0.5A/us	/	480		mV
整定时间	0.2A~4.2A,0.5A/us	/	200	/	us
输出电流正向变化	1.25A~11.25,0.5A/us	/	480		mV
反向输出电流变化	1.25A~11.25,0.5A/us	/	480		mV
整定时间	1.25A~11.25,0.5A/us	/	1000	/	us
开通瞬态
输出电压开通过冲	/	/	/	5	%
启动时间，on/off控制信号	/	/	300	400	ms
启动时间，输入建立后	/	/	300	400	ms
输出电压上升时间	输出电压从0上升到稳压精度范围内的时间	1	/	50	ms
最大容性负载	/	/	/	1500	μF
效率
半载	Vin=Vinn8om	95	95.5	/	%
满载	Vin=Vinnom	93.5	94	/	%
半载	Vin=2Vinnom	93	93.5	/	%
满载	Vin=2Vinnom	92.5	93	/	%
特征值
开关频率	/	/	70	/	kHz
开关逻辑控制 (参考输入负)
低逻辑	/	/	/	/	V
高逻辑	/	TBD	/	TBD	V
开关电流	/	/	/	TBD	mA
通用参数
绝缘电压	Input to case	2800			Vdc
绝缘阻抗		100			MΩ
平均无故障时间	/	/	TBD	/	Mhours
重量	/	/	400	/	grams

输入输出保护特性
项目	单位	最小值	典型值	最大值	备注
输入欠压保护点	Vdc	21.5	22	22.5	Io=Ionom，可自动恢复
输入欠压恢复点	Vdc	23.5	24	24.5
输入过压保护点	Vdc	168	170	172	Io=Ionom，可自动恢复
输入过压恢复点	Vdc	163	165	167
输出过压保护点	Vdc	25	/	28	可自动恢复
输出过流/短路保护	%	110	＜120		打嗝模式；打嗝周期800±400ms
过温保护	℃	90	95	100	当机壳温度达到95℃以上时，电源才能发生过温保护关闭输出，可自动恢复

指示标识	颜色	指示灯状态	备注
电源状态指示灯	蓝色	蓝灯常亮	输入、输出都正常
电源状态指示灯	蓝色	熄灭	没有输出

电磁兼容/EMC:
项目	指标要求	参考标准
传导发射(CE)	CLASSA	EN55022
辐射发射(RE)	CLASSA	EN55022
ESD	接触6KV，空气放电8KV	EN61000-4-2，GB/T17626.2
Surge	差模：±2kV；共模：±4kV；	EN61000-4-5
EFT	±2kV	EN61000-4-4
RS	80-1000MHZ，10V/m	EN61000-4-3
CS	0.15-80MHZ，10V/m	EN61000-4-6

环境适应性要求/Environmental Requirements:
项目	单位	最小值	典型值	最大值	备注
工作温度	℃	-40	25	85	机壳温度
储存温度	℃	-55	25	125	电源不工作
相对湿度	%	10	/	95	无凝露，电源模块能正常工作
振动 Vibration	正弦扫频：频率范围10~150Hz；加速度2.0g；扫频速率：1oct/min；最大位移0.15mm；每个方向试验时间4h。				参考GB/T2423.10-2008

针脚号	功能	电气描述
1	On/Off	接输入正极电源工作悬空电源关闭
2	输入正	输入正
3	输入负	输入负
4	输出负	输出负
5	输出正	输出正
